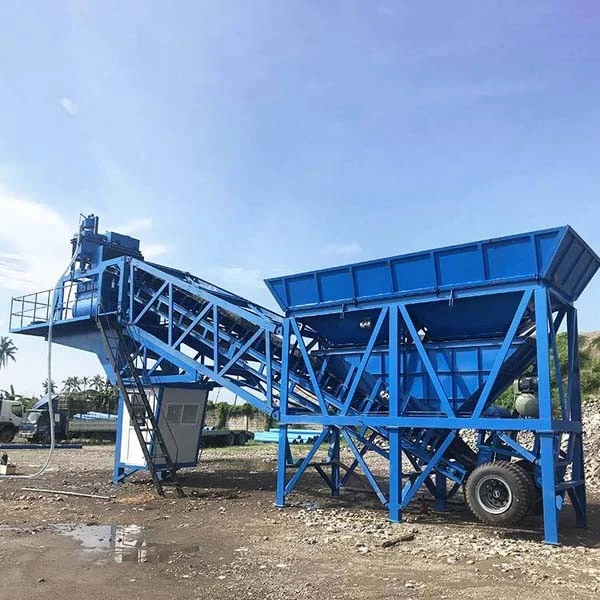

دستگاه بچینگ بتن
توضیحات محصولات
دستگاه بچینگ بتن AGICO یک تجهیزات کمکی هسته ای در قسمت جلویی یک بچینگ پلانت بتن است. این به طور خاص برای دسته بندی خودکار سنگدانه ها با اندازه های مختلف ذرات مانند ماسه، شن و سنگ خرد شده طراحی شده است.
طراحی با کارایی بالا
دستگاه بچینگ بتن AGICO از طراحی سطل مدولار همراه با حسگرهای{0}دقت بالا استفاده می کند. این توابع ذخیره سازی، توزین و تخلیه مواد را ادغام می کند. ساختار اصلی سطل ماشین بچینگ از فولاد با استحکام بالا Q345 ساخته شده است و با رنگ ضد زنگ زده شده است.
عملکرد استاندارد بالا
دستگاه بچینگ AGICO از دو حالت عملکرد پشتیبانی می کند: تک توزین و چند وزن-. می تواند 2 تا 6 نوع سنگدانه را مدیریت کند. دقت توزین در ± 2٪ کنترل می شود.
25+
سالها تجربه
7X24
پاسخگویی خدمات
90M
سفارش دریافت شد
236M
پروژه های تکمیل شده
مشخصات محصولات
دستگاه بچینگ بتن آجیکو از پنج بخش اصلی تشکیل شده است: سطل های ذخیره سازی، سیستم توزین، مکانیسم تخلیه، قاب و سیستم کنترل.
سطل های ذخیره سازی دارای شکل "V" یا ساختار "جعبه مستطیلی + صفحه شیبدار" هستند. یک نوار نقاله یا دروازه پنوماتیک در پایین نصب شده است. یکی از ویژگی های کلیدی طراحی، پارتیشن سطل قابل جابجایی است که به کاربران امکان می دهد نسبت حجم سطل های مختلف را با توجه به نیاز سایت تنظیم کنند.
قیف توزین با استفاده از 3 یا 4 بار سلول کششی یا فشاری در زیر قاب آویزان می شود. برای جلوگیری از لرزش از میله های لیمیت استفاده می شود. دروازه تخلیه از یک نوار آب بندی لاستیکی و یک محرک پنوماتیک استفاده می کند. هنگام بسته شدن درب هیچ نشتی وجود ندارد.
AGICO مدل های سری PLD (800، 1200، 1600، 2400، 3200، 4800) و مدل های سفارشی را ارائه می دهد. حجم قیف توزین از 0.8 m³ تا 4.8 m³ متغیر است. حداکثر ظرفیت توزین مربوطه از 1500 کیلوگرم تا 8000 کیلوگرم متغیر است. تعداد انواع سنگدانه ها (سطل ها) می تواند 2، 3 یا 4 عدد باشد. قابل ذکر است که مدل AGICO PLD4800 می تواند تا 8000 کیلوگرم سنگدانه در هر دسته وزن داشته باشد. بهره وری نظری آن می رسد.
| پارامترها / مدل | PLD800 | PLD1200-3 | PLD1600-2 | PLD2400 | PLD3200-4 | PLD4800 |
|---|---|---|---|---|---|---|
| حجم قیف توزین (m³) | 0.8 | 1.2 | 1.6 | 2.4 | 3.2 | 4.8 |
| حجم سطل ذخیره سازی (m³ در هر سطل) | 2×2 | 4×2.2 | 4×3.7 | 3×12 | 4×20 | 4×25 |
| تعداد انواع مصالح (تعداد سطل زباله) | 2 | 4 | 4 | 3 | 4 | 4 |
| حداکثر ظرفیت وزنی (کیلوگرم) | 1500 | 2000 | 3000 | 4000 | 5000 | 8000 |
| دقت دستهبندی (%) | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 |
| بهره وری نظری (m³/h) | 48 | 60 | 80 | 120 | 160 | 280 |
| روش تخلیه | پنوماتیک / برقی | نوع کمربند | ||||
*موارد فوق پارامترهای پیکربندی استاندارد هستند. در صورت نیاز میتوان روکشهای گرد و غبار، لرزاننده (برای ضد{1}}ضد قوس شدن شن مرطوب)، یا وسایل گرمایشی اضافه کرد.
چرا AGICO را انتخاب کنید
دستگاه بچینگ بتن AGICO از "کنترل دوگانه{0}}درشت و ظریف سرعت" استفاده می کند
ماشینهای بچینگ سنتی به دلیل اینرسی تخلیه مواد از وزن هدف تجاوز میکنند. دستگاه بچینگ AGICO از یک-فناوری کنترل دروازه پنوماتیکی دو مرحلهای استفاده میکند: در ابتدا برای تغذیه درشت به سرعت باز میشود، و در هنگام نزدیک شدن به مقدار هدف، تا حدی برای تغذیه ریز بسته میشود. این به طور موثری بیش از حد ناشی از ضربه سنگدانه را از بین می برد. این تضمین می کند که دقت توزین دینامیکی در استاندارد صنعتی ± 2٪ ثابت می ماند و از دقت مخلوط بتن از منبع محافظت می کند.
دستگاه بچینگ بتن AGICO برای جلوگیری از گیر کردن مواد از یک دروازه قوس-شکل استفاده می کند.
برای شرایط کاری که در آن ماسه مرطوب با محتوای خاک رس زیاد یا شن{0}}بزرگ تمایل دارد دروازه را مسدود کند، AGICO دروازه تخلیه را به صورت یک قوس آزاد مرده-زاویه- یا شکل ذوزنقه طراحی میکند. برای کاهش ضریب اصطکاک، یک آستر مقاوم در برابر سایش{4}} پلیمری اضافه شده است. حتی تحت کار با بار بالا برای بیش از 10 ساعت تولید مداوم، تخلیه صاف باقی می ماند و از خاموش شدن و تمیز کردن ناشی از گیر کردن مواد جلوگیری می کند.
دستگاه بچینگ بتن AGICO از توزین مستقل برای هر ماده پشتیبانی می کند.
برای بتن با عیار بالا که نیاز به کنترل دقیق نسبتهای چندگانه سنگدانه دارد، AGICO یک پیکربندی توزین مستقل از "یک سطل، یک ترازو" ارائه میکند. هر نوع سنگدانه دارای قیف توزین و لودسل مخصوص به خود است. این 20٪ کارآمدتر از توزین انباشته است. همچنین از مشکل تداخل سنگدانه ها در قرائت وزن یکدیگر جلوگیری می کند. مخصوصاً برای شمعهای لوله و قطعات پیشساخته ریل با سرعت بالا، که نیازهای بالایی برای نسبتهای مخلوط دارند، مناسب است.
دستگاه بچینگ بتن AGICO از لودسل های سنگین-با ساختار جذب ضربه استفاده می کند.
با توجه به تأثیر مکرر بر روی دستگاه بچینگ، AGICO لودسل های فولادی آلیاژی را با محدوده افزونگی بیش از 1.5 برابر انتخاب می کند. فنرهای بافر و دستگاه های محدود برای کاهش موثر نیروی ضربه در لحظه تخلیه مواد مجهز شده اند. سیگنال سلول لود قبل از ورود به ابزار کنترل از طریق یک فیلتر ضد تداخل اختصاصی پردازش می شود. حتی در محیطهای پر سر و صدا که صفحههای ارتعاشی و نوار نقالهها به طور همزمان کار میکنند، سیستم دادههای وزنی پایدار و دقیق را تولید میکند.
نقاط قوت اصلی
طرحی را انتخاب کنید که مناسب شما باشد.
بیش از 20 سال تجربه در صنعت
AGICO بیش از 20 سال تجربه در تولید سیمان و بتن دارد. این شرکت هزاران راه حل EPC را با موفقیت ارائه کرده است.
خدمات پس از فروش-را تکمیل کنید
AGICO پاسخ خدمات 24 ساعته و خدمات تعمیر از راه دور را به مشتریان ارائه می دهد. یک سال خدمات ضمانت کیفیت تضمین شده است.
پشتیبانی مستندات حرفه ای
AGICO می تواند مجموعه کاملی از اسناد فنی را ارائه دهد. اینها شامل نمودارهای جریان فرآیند، نقشه های چیدمان، مشخصات تجهیزات، اسناد طراحی عمرانی و راهنمای نصب می باشد.
خدمات سفارشی سازی عمیق
AGICO می تواند بچینگ پلانت بتن شما را با توجه به نیاز واقعی شما به دستگاه های مختلفی مجهز کند. طیف کاملی از لوازم جانبی نیز موجود است.
برنامه محصولات
بچینگ پلانت بتن تجاری
دستگاه بچینگ AGICO (PLD2400/3200/4800) دارای 3-4 سطل با ظرفیت 8000 کیلوگرم می باشد. میکسر 2-4 متر مکعبی. پشتیبانی از تغییر سریع دستور العمل
تثبیت تولید خاک
گرد و غبار-دستگاه بچینگ نوع مهر و موم شده. دارای پوشش گرد و غبار و کانال آب بندی شده گرد و غبار را کاهش می دهد. مطابق با استانداردهای زیست محیطی، از خاموش شدن جلوگیری می کند.
کارخانه پیش ساخته کوچک
PLD800/1200 دارای طراحی جمع و جور است. هیچ پایه عمیقی لازم نیست. با میکسر JS500/750 کار می کند. ردپای کوچک، جابجایی آسان، بازگشت سرمایه سریع.
بچینگ بتن با عیار بالا-
نوع توزین مستقل (یک سطل، یک ترازو) دانههای 4+ را جداگانه وزن میکند. بدون دخالت هر دسته دقیقاً با نسبت مخلوط آزمایشگاهی مطابقت دارد.
سوالات متداول
س: تفاوت بین "توزین انباشته" و "توزین مستقل" در دستگاه بچینگ بتن AGICO چیست؟
ج: توزین انباشته یعنی سنگدانه های مختلف برای توزین تجمعی یک به یک در یک قیف توزین می افتند. هزینه تجهیزات کم و ردپای کمی دارد. برای جادههای معمولی یا بتن با عیار پایین با الزامات نسبت اختلاط کمتر مناسب است. توزین مستقل به این معنی است که هر نوع سنگدانه دارای قیف توزین و لودسل مخصوص به خود است. همه به طور همزمان وزن و تخلیه می شوند. راندمان بالاتر و دقت بهتری دارد. همچنین از تداخل بین سنگدانه ها جلوگیری می کند.
س: هنگام استفاده از دستگاه بچینگ AGICO، چگونه می توانیم مشکل رانش صفر ناشی از چسبیدن شن و سنگ مرطوب به دیواره داخلی قیف توزین را حل کنیم؟
پاسخ: AGICO دو راه حل ارائه می دهد. اولین مورد اضافه کردن یک موتور ارتعاشی با فرکانس بالا-روی دیواره بیرونی قیف توزین است. بعد از هر بار تخلیه به مدت 3{5}}5 ثانیه به طور خودکار می لرزد تا مواد باقیمانده را تکان دهد. دوم این است که دیواره داخلی قیف را با صفحات پلی اتیلن با وزن مولکولی بسیار بالا (UHMWPE) بپوشانید. ضریب اصطکاک بسیار پایین آنها (کمتر یا مساوی 0.1) چسبیدن ماسه مرطوب را دشوار می کند.
س: چه چیزی باعث نوسان داده ها در لودسل دستگاه بچینگ AGICO بعد از یک دوره استفاده می شود؟
A: نوسان داده ها معمولاً به دلیل شل بودن محدود کننده های مکانیکی یا آسیب سلول لود به دلیل اضافه بار ایجاد می شود. ماشینهای بچینگ AGICO در کارخانه به میلههای ضد واژگونی و فنرهای بافر مجهز هستند. ابتدا بررسی کنید که آیا میله بند بسیار سفت است یا کاملاً جدا شده است (حدود 2 میلی متر فاصله باید حفظ شود). اگر مشکل باقی بماند، ممکن است ناشی از خستگی فشار سنج در داخل لودسل در اثر ضربه طولانی مدت- باشد.
س: آیا دستگاه بچینگ AGICO می تواند با سیستم کنترل بچینگ پلانت فعلی من با نام تجاری غیر-AGICO سازگار شود؟
پاسخ: بله، می تواند. دستگاه بچینگ AGICO از یک سیگنال آنالوگ استاندارد 4-20 میلی آمپر یا پروتکل ارتباطی Modbus RS485 برای خروجی داده های وزن استفاده می کند. ما همچنین یک نشانگر توزین مستقل (که می تواند وزن را نمایش دهد و دروازه پنوماتیکی را کنترل کند) ارائه می دهیم. این نشانگر می تواند به صورت مستقل به عنوان یک ایستگاه کنترل محلی اجرا شود. همچنین می تواند با هر یک از PLC های شخص ثالث موجود شما (زیمنس، میتسوبیشی، امرون و غیره) از طریق تماس های خشک (سیگنال های دیجیتال) یا ارتباط سریال، داده ها را مبادله کند.
